Câble GigE Vision CAT6A industriel d'Alvin avec verrouillage à vis vertical
Spécifications principales :
Blindage et durabilité de qualité industrielle :
Blindage SF/UTP double couche : Feuille d'aluminium + tresse pour la protection EMI/RFI dans les environnements à fortes interférences.
Indice IP67 : Résiste aux produits chimiques, aux huiles et aux flammes (plage de fonctionnement de -25°C à 85°C).
Conception haute flexibilité pour chaînes porte-câbles : Résiste à >1 million de cycles de flexion pour les applications robotiques/AGV.
Technologie de connecteur :

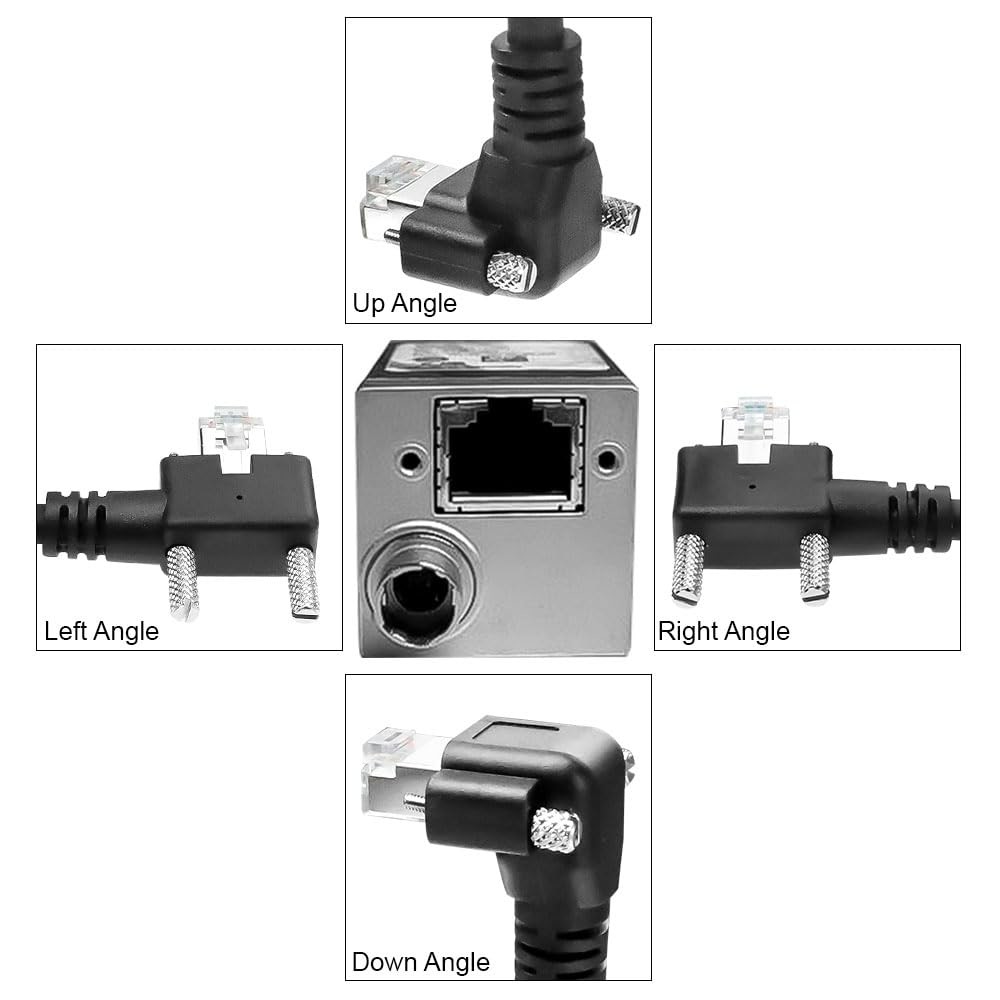

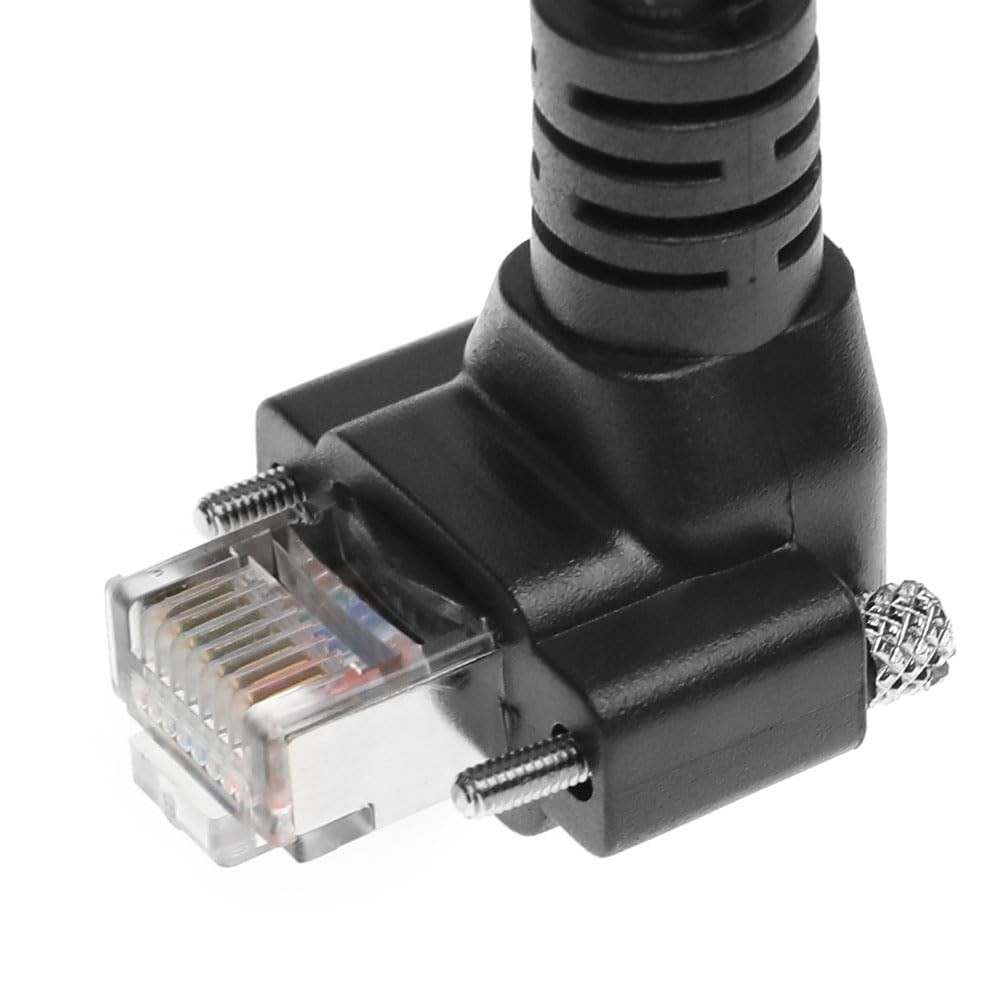

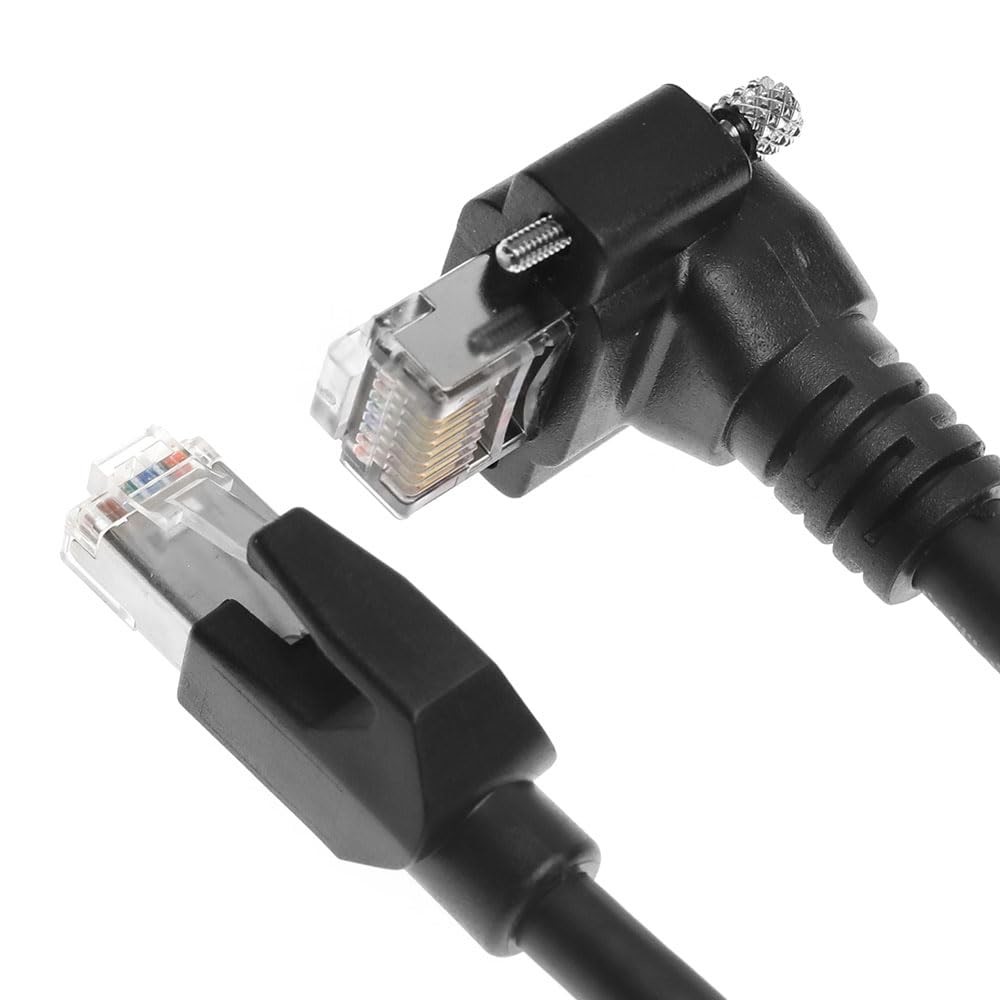

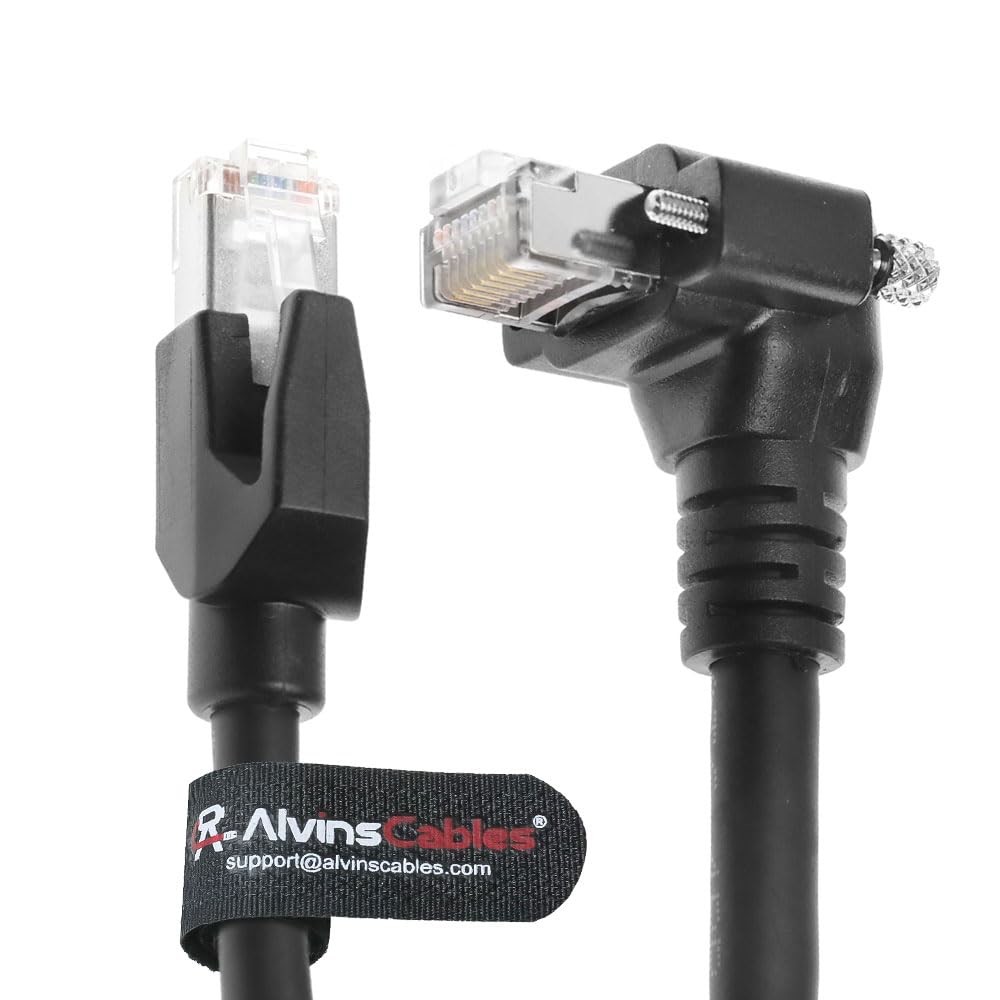

Fiche A : RJ45 mâle à verrouillage à vis vertical (angle de 90° vers le haut)
Vis moletées anti-vibration sécurisent les connexions dans les systèmes en mouvement.
Le profil peu encombrant empêche les contraintes de flexion dans les racks étroits.
Fiche B : RJ45 mâle droit (orientation standard).
Performance et compatibilité :
Vitesse de 10 Gbit/s : Conforme aux normes CAT6A (bande passante de 500 MHz).
Prise en charge PoE++ : Fournit jusqu'à 90W (802.3bt) pour les caméras/API alimentées.
Compatibilité avec la vision industrielle :
Cognex In-Sight | Keyence CV-X | Basler ace
Hikvision | Dahua | IDS/DAHENG/Allied Vision.
Configuration :

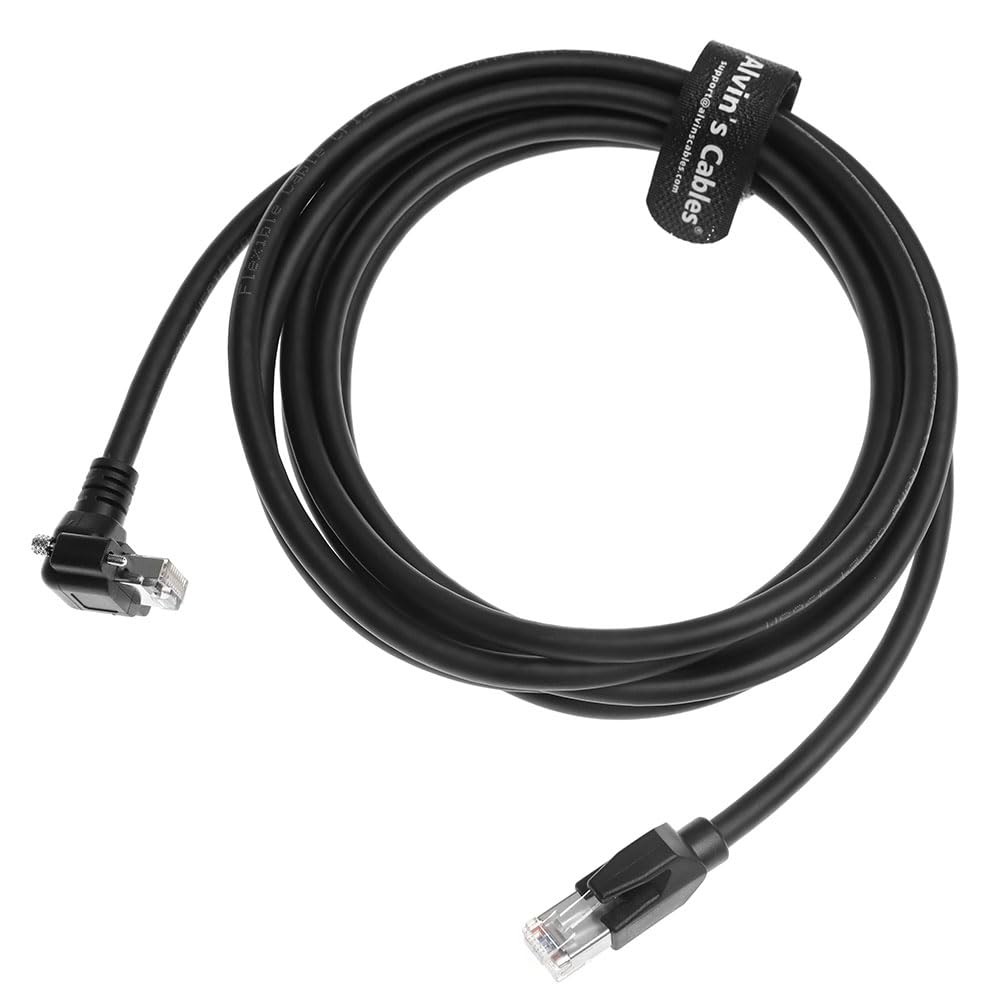

Longueur : 20m (65,6 pieds) standard.
Personnalisation : Disponible sur demande (contacter pour pré-commande).
Validation technique :
✅ Supériorité du blindage :
La construction SF/UTP surpasse les câbles UTP en matière de :
Rejet du bruit (essentiel pour l'imagerie CCD)
Intégrité du signal à 20m/10 Gbit/s
Stabilité de la mise à la terre dans les armoires API
✅ Avantage du verrouillage à vis :
Les connecteurs verticaux empêchent le détachement dans :
Les stations d'accueil AGV (vibration >5G)
Les articulations de bras robotiques (contrainte cyclique)
Les systèmes de convoyeurs vibrants
✅ Alignement de la certification industrielle :
IEC 61156-5:2020 Classe EA (500MHz)
Dépasse les limites de diaphonie TIA CAT6A
Points forts de la conception :
Fonctionnalité Avantage industriel
Blindage SF/UTP Élimine les EMI des servomoteurs/variateurs de fréquence
Indice IP67 Survit aux environnements de lavage/extérieurs
Plage de -25°C~85°C Stable dans les fonderies/entrepôts frigorifiques
Isolation haute flexibilité Durée de vie 10 fois supérieure à celle du PVC standard
⚠ Conseil de pro : Pour les déploiements PoE++ de 20 m (par exemple, les caméras montées au plafond), utilisez des commutateurs PSE ≥90W pour éviter les chutes de tension.
